Lichtorgel
Lichtorgel zum Anschluss an USB
Ich spiele heut Musik ausschließlich über den PC ab. Auf der Suche nach einer geeigneten digitalen Lichtorgel bin ich aber gescheitert. Also mußte ich sie selbst bauen.

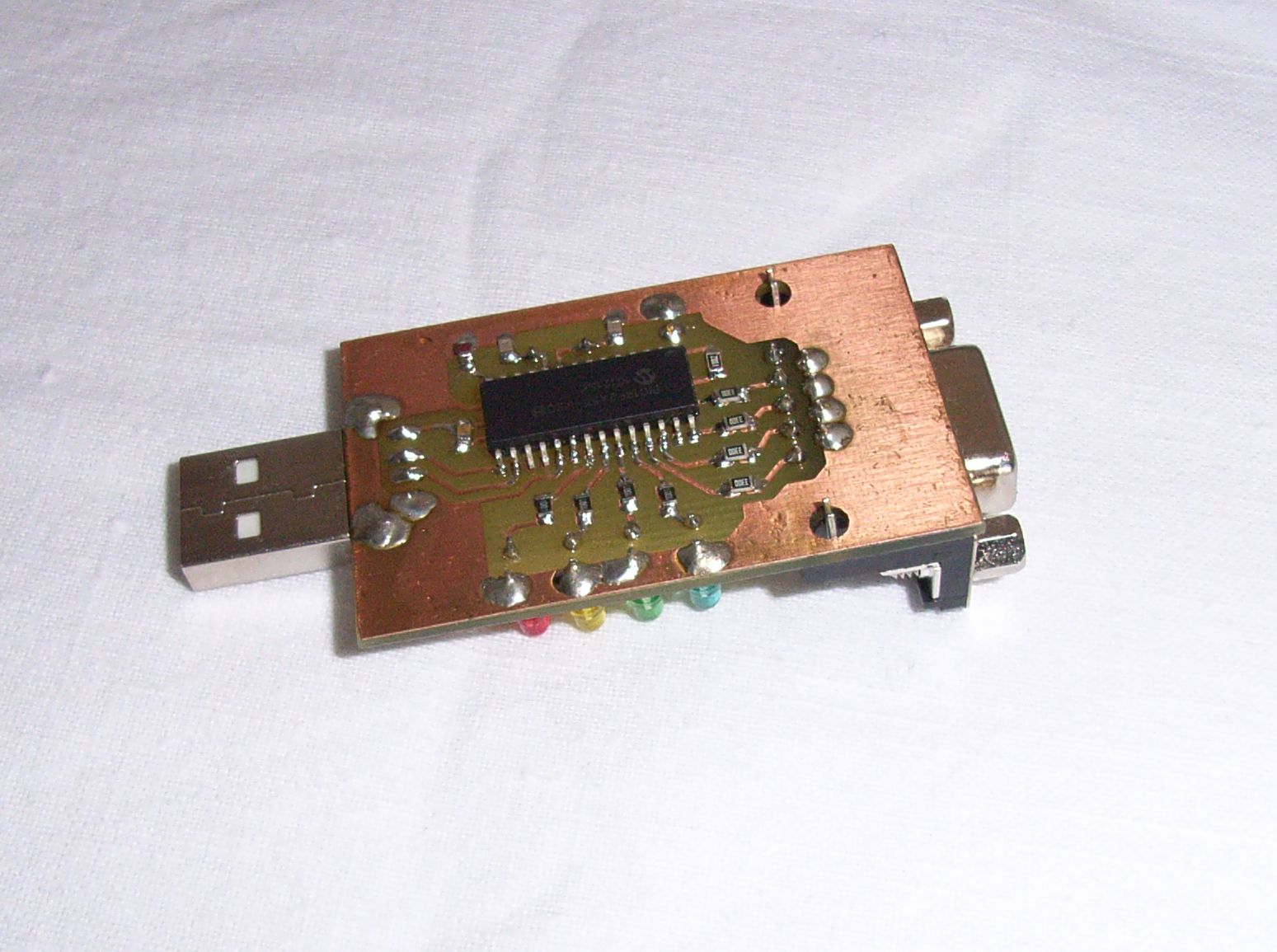

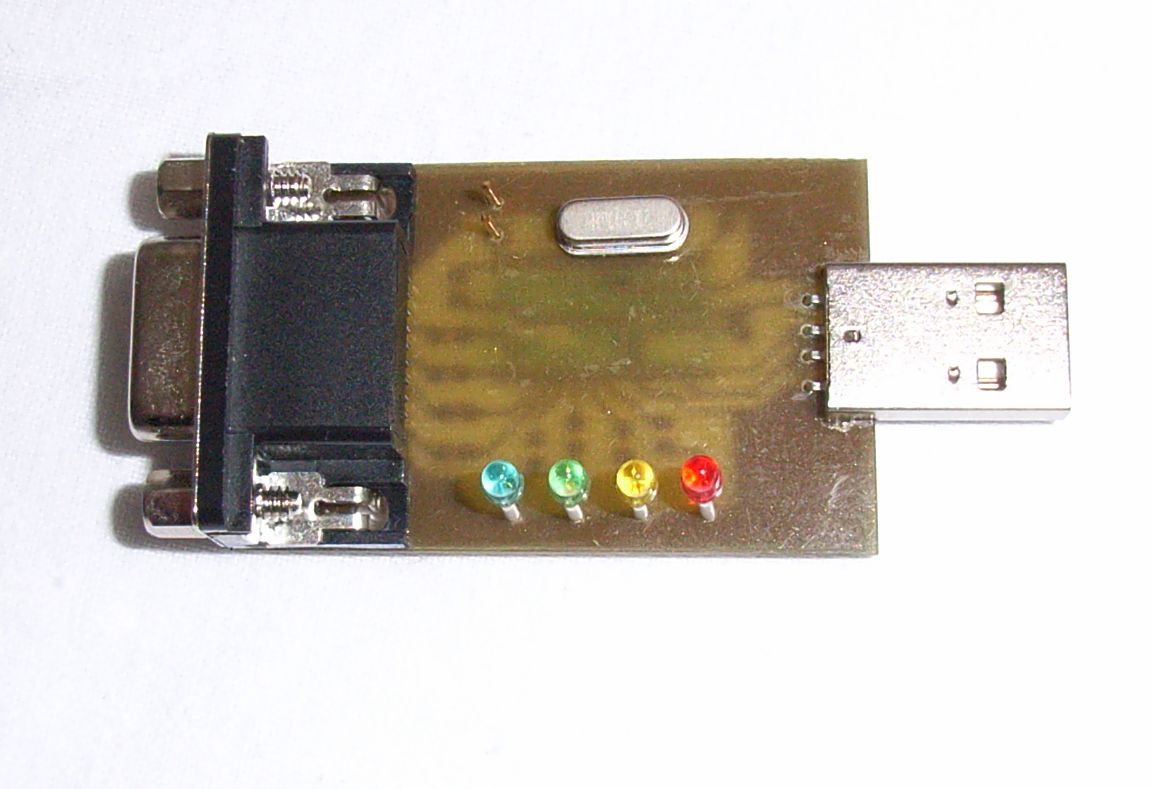

Die Lichtorgel hat vier Kanäle und besteht lediglich aus einer kleinen Leiterplatte. Im einfachsten Fall werden vier LED's geschaltet. Weiterhin ist auf der kleinen Platine eine 9-polige SUB-D Buchse, geeignet für die Ansteuerung von Optokopplern mit nachgeschalteten Scheinwerfern.
Die Lichtorgel läuft bei mir unter Win2000 und WinXP mit WinAmp 5.57. Bei einem Bekannten auch unter Win7 und WinAmp 5.57.
(WinAmp 5.58 hat bei mir bei der Installation Probleme bereitet.)
Die benutzte Funktion zum Auslesen des Spektrums, soll laut WinAmp-SDK ab Version 5.0+ funktionieren, was ich allerdings nicht ausprobiert habe. Ich empfehle Version 5.5+.

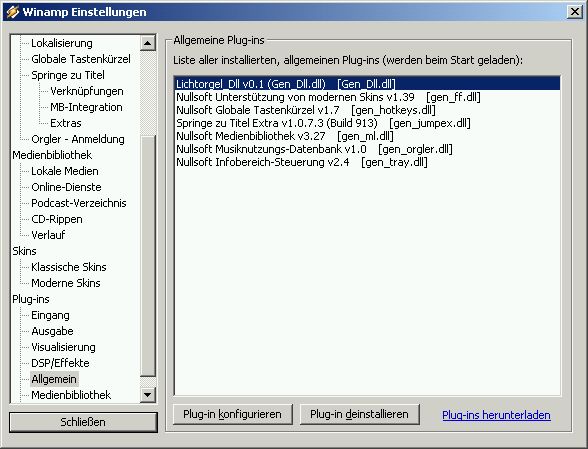

Die Lichtorgel wird gesteuert durch ein kleines PlugIn für WinAmp bestehend aus zwei Dateien und Treiber für Win2000/XP bzw. Win7.
Wer Interesse an einem Nachbau hat, sollte mir eine Mail schicken.
Ein Exemplar wurde über ebay versteigert. Das Urteil des Bieters:
+++ Alles super gelaufen +++ Ware 1a und gut angekommen +++ gerne wieder +++
Wer das Teil in Betrieb sehen möchte, kann dies unter folgendem Link tun (aus urheberrechtlichen Gründen, habe ich selbst musiziert! Bitte nicht erschrecken, klingt schrecklich!):
http://www.youtube.com/watch?v=LE8-w_ztYWs oder
http://www.youtube.com/watch?v=XZNwiDSpI1g

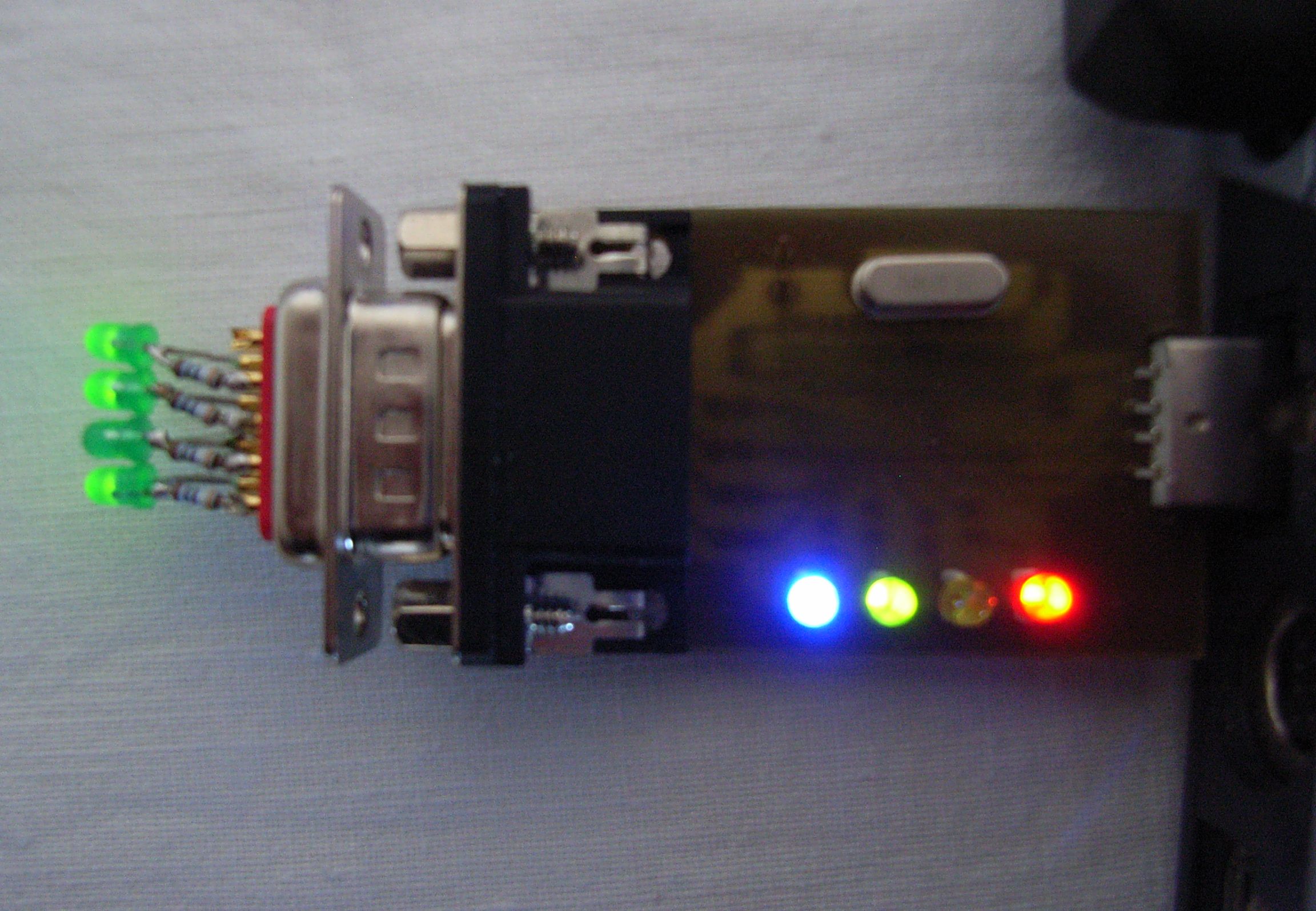

Aufnahmen der Lichtorgel
31.03.2012 hinzugefügt:
Nun soll ja eine Lichtorgel nicht nur aus einem Stück Leiterplatte bestehen.
Also mußte ein Gehäuse hinzugefügt werden. Da mir keine professionellen Möglichkeiten zur Verfügung stehen, sollte dies aus Epoxidharz sein.

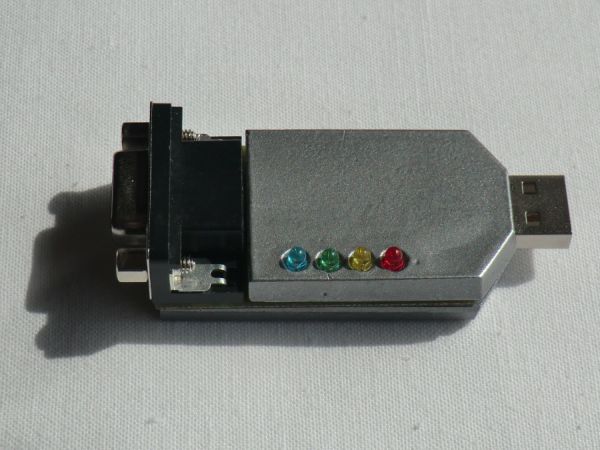

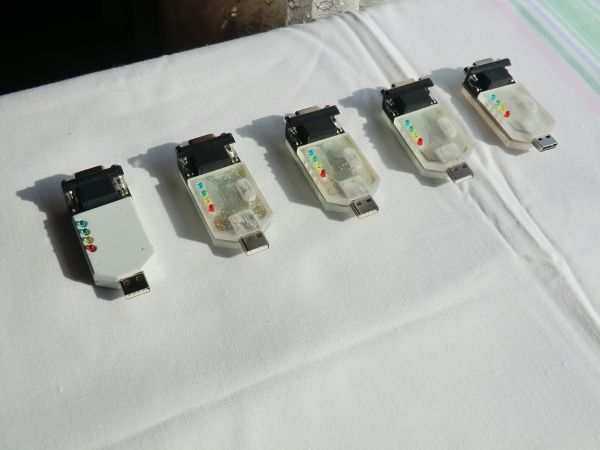

Unten sieht man die Rohlinge und dann auch die lackierte Version.

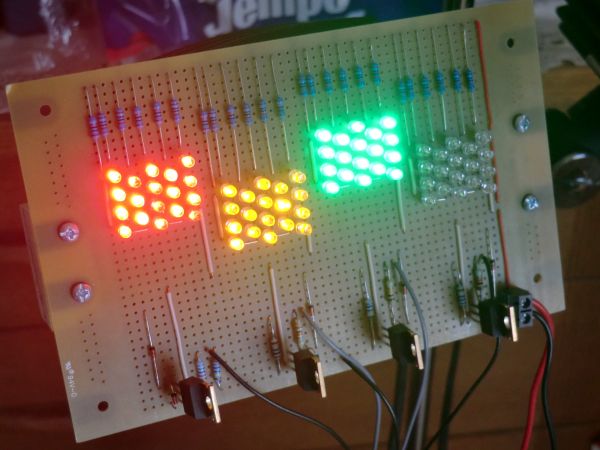

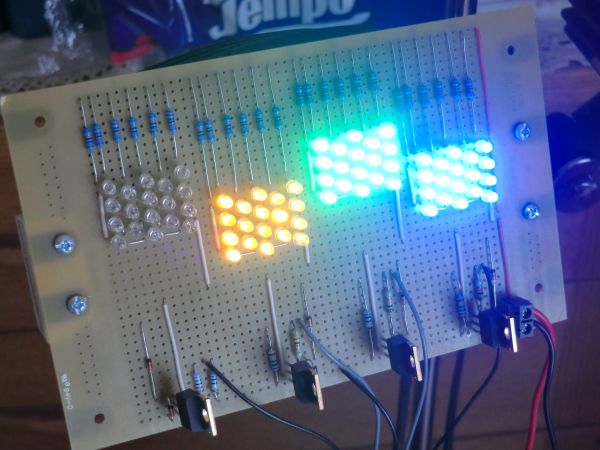

Nun machen 4 LED's ein bisschen wenig Licht. Deshalb mußte noch ein "Scheinwerfer" her, natürlich, LED's. Hier allerdings noch als Versuchsaufbau!
Und zuguterletzt: WinAmp nervt. Also schnell eine kleine Applikation programmiert. Sichtbar nur als kleines System-Tray-Icon, aber das ändert seine Farben, genauso wie die LED's an der Lichtorgel. Die holt sich von der Soundkarte ab, was grad gespielt wird und macht mit einer Fast Fourier Transformation (FFT) ein Spektrum daraus. Damit steuert man dann die LED's.
